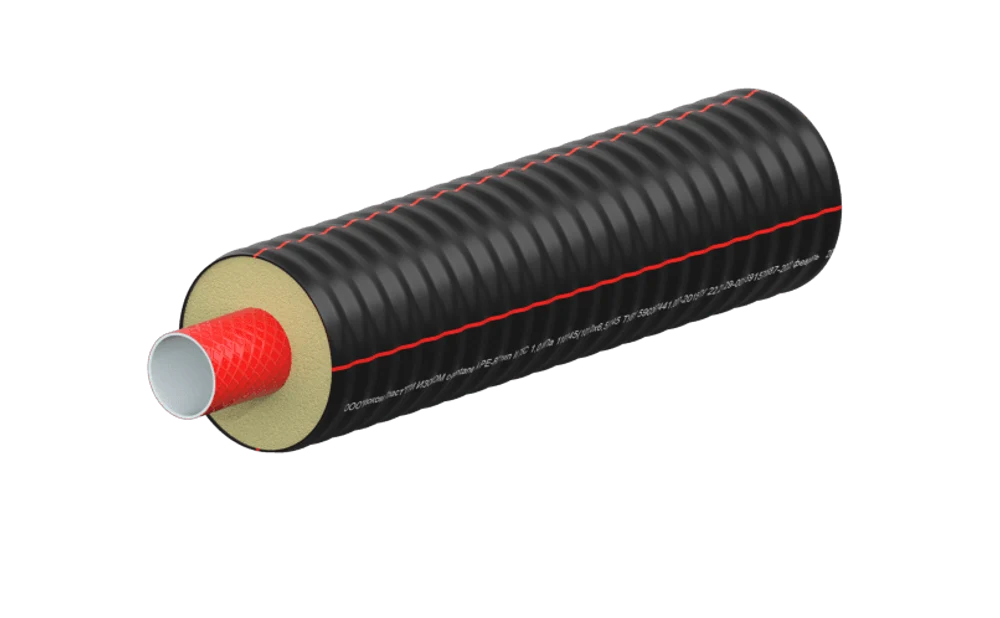

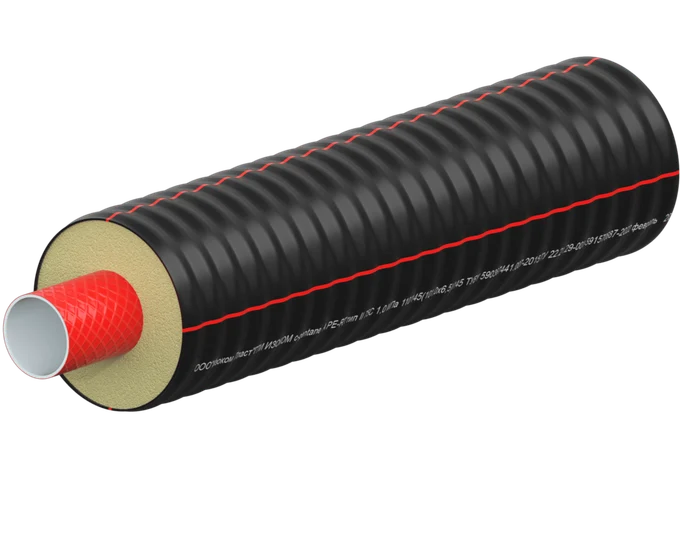

ГПИ трубы Изоком А-PE-RT 75°С / 1,0 МПа

Нормативный документ: ГОСТ Р 56730-2015; ГОСТ Р 54468-2011 Назначение трубопровода: Сети горячего водоснабжения (ГВС) и холодного водоснабжения (ХВС) Режим эксплуатации, не более: 75°С, 1.0 МПа Диаметры напорной трубы, мм.: 40 - 160 Материал трубопровода: полиэтилен повышенной термостойкости (PE-RT тип II) Технология вспенивания: Циклопентан (с-pentane) Теплопроводность λ теплоизоляции, не более, Вт/(м*К): 0,025

Пример обозначения:  Труба ГПИ ИЗОКОМ c-pentane A PE-RT тип II 75˚C 1,0 МПа 110/145 (101,0х6,5)/145

Пример

описания трубы ИЗОКОМ Д63 в тендерной документации (Техническом задании)

Труба ГПИ ИЗОКОМ c-pentane A PE-RT тип II 75˚C 1,0 МПа 63/100 (58,5х4,0)/100 (или эквивалент). Гибкие полимерные изолированные трубы повышенной надежности, предназначены для подземной бесканальной прокладки сетей горячего водоснабжения. Соответствие ГОСТ Р 54468-2011. Напорная труба: материал – полиэтилен повышенной термостойкости (PE-RT тип II); армирующий слой – высокопрочное арамидное волокно; наружный диаметр напорной трубы 100 мм; толщина стенки напорной трубы 4,0 мм; рабочее давление ≥ 1,0 Мпа; рабочая температура не ниже + 75˚C. Теплоизоляция: материал – полужесткий пенополиуретан (ППУ) Защитная оболочка: материал – бесшовная гофрированная полиэтиленовая труба, имеющая жесткое сцепление с теплоизолирующим слоем. Номинальный наружный диаметр напорной трубы – 63 мм. Минимальный радиус изгиба ≤ 0,9 м Коэффициент теплопроводности: 0,025 Вт/(м*К)-0,033 Вт/(м*К) Толщина защитной оболочки ≥ 3,0 мм Длина трубы 100 м – труба должна быть целой, не должна иметь стыков. Фитинг под сварку представляет собой комплект деталей, предназначенных для соединения гибкой полимерной изолированной трубы DN 63 со стальной трубой. Состав комплекта: - фитинг под сварку (1шт.). - гильза надвижная (1шт.) Материал – сталь 20 Цифровое обозначение фитинга (58,5х4,0 мм) указывает на типоразмер напорной трубы, с которой совместим и на которую монтируется фитинг.

Технические характеристики ГПИ труб ИЗОКОМ

Назначение и применение

ГПИ труба ИЗОКОМ A PE—RT тип II — это гибкие полимерные теплоизолированные трубы, предназначенные для: ✔️ Создания новых систем горячего водоснабжения ✔️ Реконструкции существующих систем ГВС ✔️ Работы с максимальным рабочим давлением до 1,0 МПа ✔️ Эксплуатации при температуре 75°С Конструктивные особенности: Трубы имеют многослойную структуру, включающую: 🔹Напорную трубу из полиэтилена повышенной термостойкости (PE‑RT тип II) 🔹Армирующий слой из кевларовой нити 🔹Теплоизоляционный слой из вспененного ППУ (Циклопентан (с-pentane) 🔹Защитную гофрированную оболочку черного цвета Типоразмеры и поставка: 🔹Размерный ряд представлен диаметрами от 40/75 до 160/200 мм. 🔹Каждый типоразмер обозначается двумя числами, разделенными знаком «/»: Первое число — диаметр напорной трубы Второе число — диаметр защитной оболочки Особенности транспортировки: Трубы поставляются на объект в следующих вариантах: 🔹Длинномерными отрезками согласно проектной документации 🔹В бухтах 🔹На специальных транспортировочных барабанах Максимальная длина отрезка определяется: 🔹Конкретным типоразмером трубы 🔹Выбранным способом транспортировки 🔹Характеристиками используемого транспорта Преимущества системы: 🔹Значительная гибкость конструкции 🔹Возможность прокладки без учета теплового расширения 🔹Отсутствие необходимости в компенсаторах и неподвижных опорах 🔹Экономия на соединениях благодаря поставке длинномерными отрезками 🔹Снижение затрат на земляные работы за счет возможности использования более узких траншей

Более подробное описание продукции, включая технические характеристики, рекомендации по проектированию и выполнению монтажных работ представлены в разделе Скачать:

Перейти в раздел Скачать

ГДЕ КУПИТЬ:  Для приобретения труб и комплектующих ИЗОКОМ, а также для проектирования и монтажа обращайтесь к нашим специалистам: +7 (909) 920-0482 либо tvkplastic@mail.ru Наши менеджеры свяжутся с вами, чтобы оформить заказ и ответить на все вопросы.
